LensMechanix - мощный инструмент для проектирования оптико-механических систем внутри SOLIDWORKS

Платформа LensMechanix предназначена для проектирования оптико-механических систем с высокой точностью на протяжении всех стадий разработки. Благодаря мощному вычислительному ядру, система позволяет рассчитать и отобразить распространение лучей света в проектируемых системах, для обнаружения и устранения ошибок на ранних стадиях проектирования, до изготовления прототипа. LensMechanix также помогает определить источники рассеянного света и нарушения траекторий лучей.

LensMechanix позволяет осуществлять передачу проектов между OpticStudio и SOLIDWORKS без потери информации и значительных трудозатрат; подгружать проекты различной сложность в SOLIDWORKS в формате встроенных компонентов системы и избегать необходимости работы с промежуточными файлами форматов STEP, IGES или STL. Дополнительно импортируемая информацию об оптических допусках позволяет специалистам принимать взвешенные решения. Целые оптико-механические сборки можно экспортировать в файлы формата ZAR для передачи инженерам по оптике, что позволяет хранить все данные в одном файле и облегчает взаимодействие рабочих коллективов.

С помощью LensMechanix пользователи могут импортировать в SOLIDWORKS все возможные компоненты из OpticStudio, включая линзы, зеркала, источники освещения и детекторы. Это позволяет начать проектирование механической системы вокруг оптических элементов за считанные минуты. В системе предусмотрено несколько встроенных техник обработки поверхностей, которые могут быть дополнены пользователями. Функционал Optical Performance Summary позволяет сравнивать эффективность оптической системы, разработанной в OpticStudio, с эффективностью готовой оптико-механической системы, построенной в SOLIDWORKS.

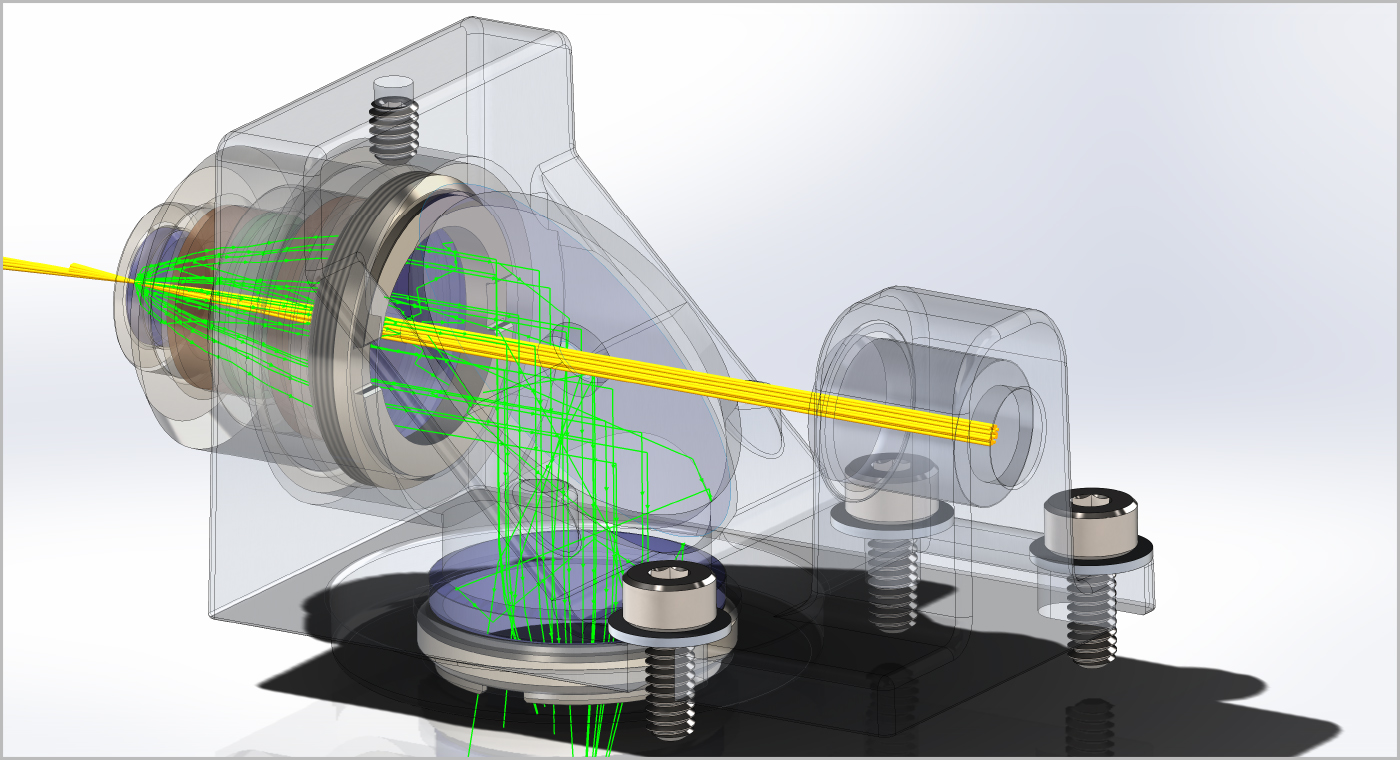

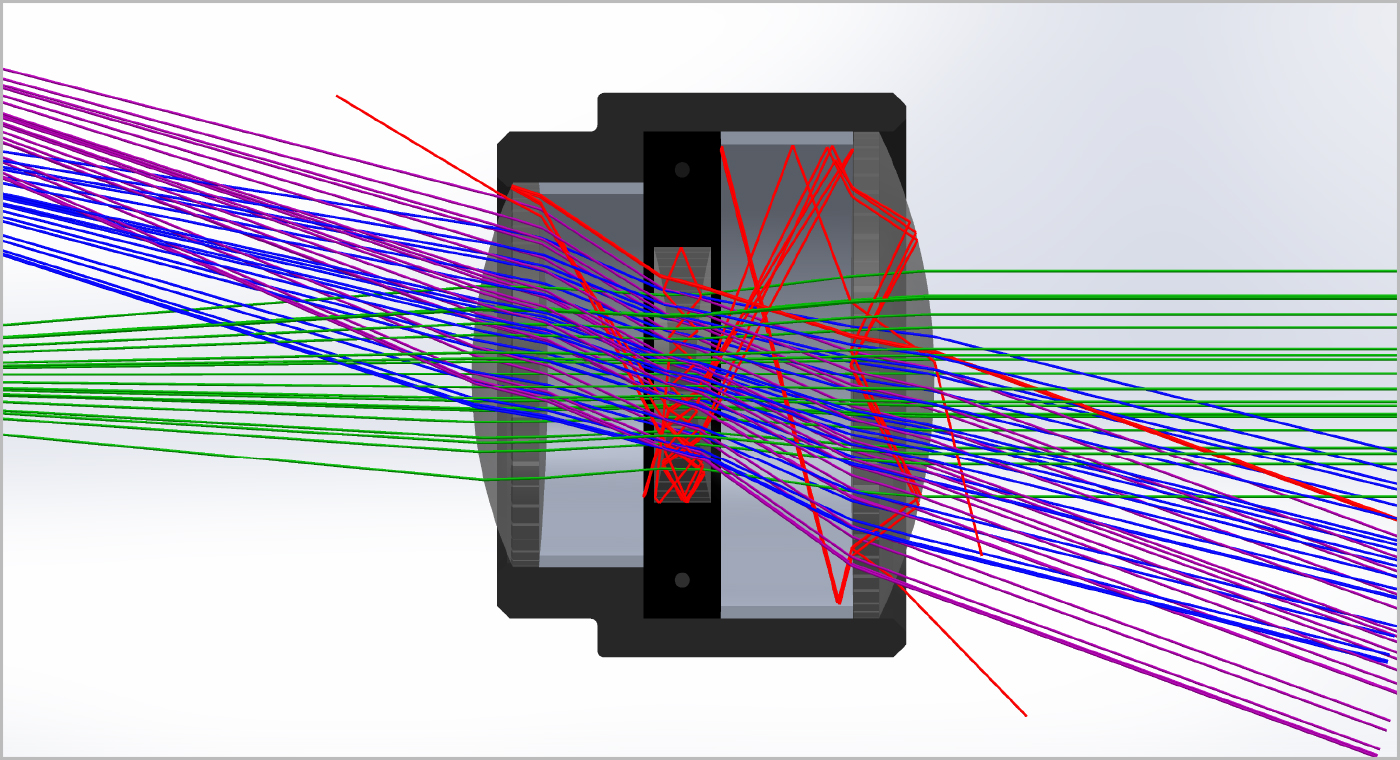

Пользователи имеют возможность отслеживать траектории лучей при их распространении по оптико-механической системе, что помогает выявить недостатки конструкции; предусмотрены опции отображения только некорректных траекторий, а также распространения лучей в замедленном режиме для идентификации источников рассеяния. Вычислительное ядро LensMechanix позволяет рассчитать потери мощности и КПД проекта.

Благодаря полной интеграции с инструментами SOLIDWORKS, пользователи могут использовать встроенный функционал для эскизирования оптических компонентов любой сложности. Обновления оптических элементов не затрагивают проект механической системы и могут выполняться параллельно. Дополнительно предусмотрена автоматическая генерация чретежей простых и асферических линз по стандарту ISO 10110 для взаимодействия с технологами.
